反光镜测试

主要测试功能

• 明暗特性测试：检测反光镜在不同光照条件下的亮度调节范围、响应速度及均匀性，验证其防眩光性能。
• 盲点测试：通过模拟车辆周边障碍物，测定反光镜视野盲区的大小与位置，评估驾驶员视线覆盖范围。
• 电气参数测试：测量反光镜调节过程中的电流、电压波动范围，验证电子元件的工作稳定性。
• 焊接质量检测：检查通电线束焊接点的外观完整性、导电性。

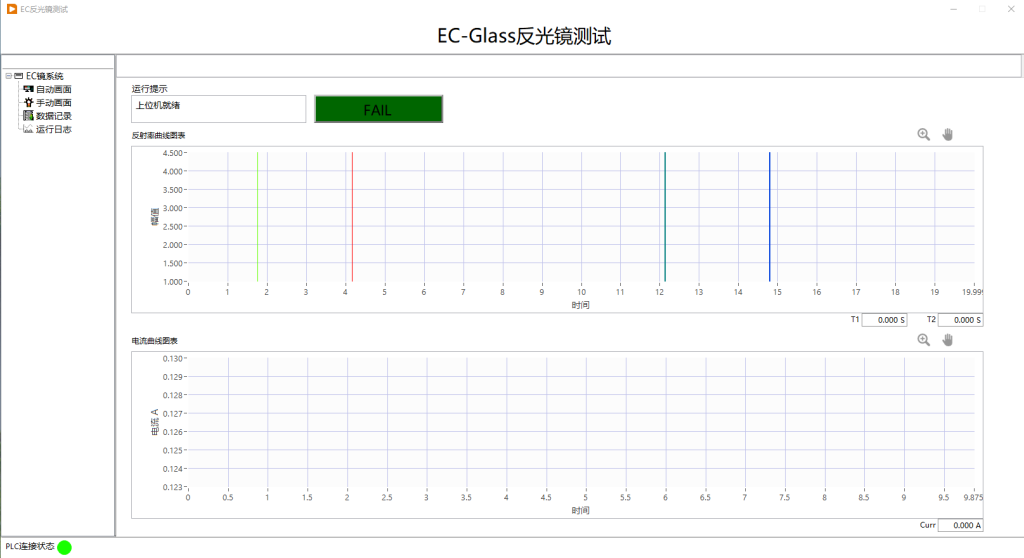

开发 Labview 测试软件，集成多维度功能模块：包括明暗度数据采集（通过高精度光传感器实时捕捉反光镜镜面亮度变化）、盲点区域定位分析（结合图像识别技术标记视野盲区）、电流电压实时监测（同步记录电气参数波动），以及自动生成明暗过渡曲线与电流变化曲线。采用欧姆龙 PLC 搭建运动控制系统，精准控制伺服电机与气缸，实现反光镜在测试过程中的角度切换、位置定位，模拟不同行车场景下的反光镜工作状态。使用EPSON 机器人完成反光镜通电线束的自动化焊接，通过预设焊接路径与压力参数，确保线束连接的稳定性。
